Anforderung:
- Automatisierte Fertigbearbeitung von langen, runden Frästeilen
- Arbeiten mit dem Roboter ohne Vorkenntnisse
- Fräsmaschine mit 4 Achsen
- Lageorientiertes Zuführen
- Konservierung der Fertigteile
Überlegungen:
Platz spielt bei diesem Kunde mit unter eine große Rolle, ebenso sollte die Automation schnell für unterschiedliche Bauteile gerüstet sein. Auf Basis dieser Vorgaben wurde sich für die Platzsparende und flexible Lösung U-630 mit ROBOBOXadvanced entscheiden.
Lösung:
Wir durften dem Kunde zwei identische automatisierte Fräsmaschinen in die Fertigung liefern.

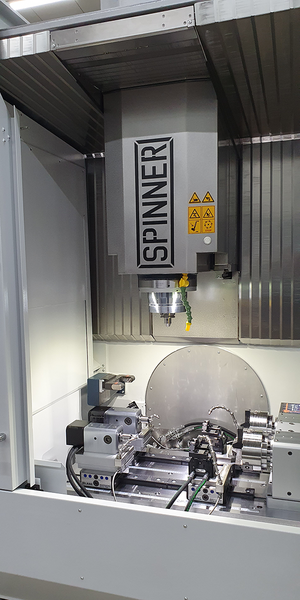

Auf den Dreiachstisch der U-630 haben wir eine vierte Achse integriert, mit der gleichzeitig zwei Bauteile fertigbearbeitet werden.

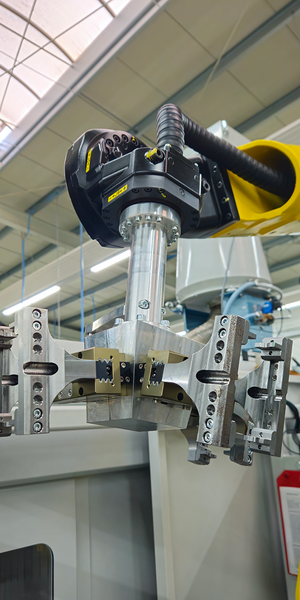

Die Automation ist in der Basis eine ROBOBOX advanced mit spezifischen Sondererweiterungen. Wir haben u.a. ein Kamerasystem integriert, das die Drehlage der Rohteile erkennt, damit der Roboter die Bauteile an die Maschine Lageorientiert für die Bearbeitung übergeben kann.
Nach der Bearbeitung werden die Bauteile vom Roboter in einer separaten Konservierungseinheit konserviert, um sie gegen Korrosion zu schützen. Die Fertigteilablage erfolgt dann wieder zurück in die Schubladen der ROBOBOX.
Über eine Doppel-SPC-Ablagestation kann der Werker Bauteile für die Statistische Prozesskontrolle entnehmen.
