Anforderung:
- Bearbeitung von Schleifringen aus der Kurzstange
- Bevorratung mehrerer Fertigteile im Maschinenraum
- Vorbereitung der Maschine für eine spätere Automation
- Umsetzung als Dupplikatsanlage zur bestehenden Maschine
Überlegungen:
- Aufbau der Maschine soll sich an der bereits vorhandenen Bestandsmaschine orientieren
- Mehrere Fertigteile sollen direkt im Arbeitsraum aufgefangen und abgelegt werden können
- Teilefänger muss als verfahrbare CNC-Achse ausgeführt sein, um die Bauteile sauber aufzunehmen
- Ausreichend Bauraum zwischen Spindel und Teilefänger notwendig
- Vorbereitung für eine spätere Automationsanbindung soll von Anfang an berücksichtigt werden
- Einfache und flexible Erweiterbarkeit der Anlage im Fokus
Lösung:

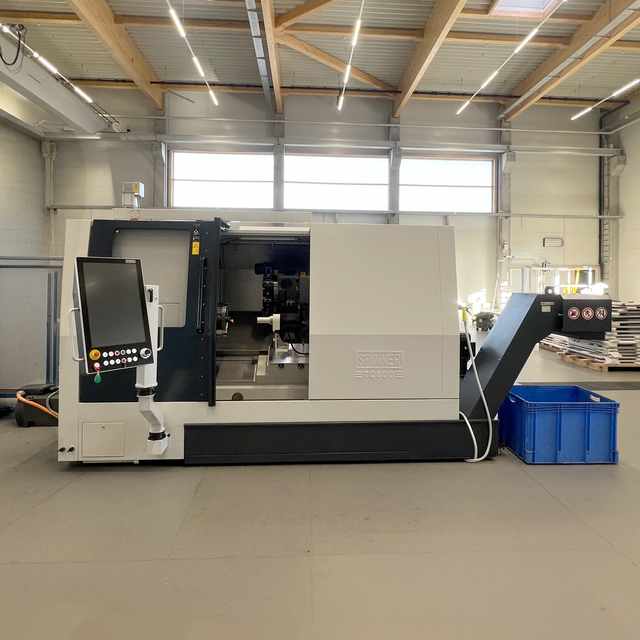

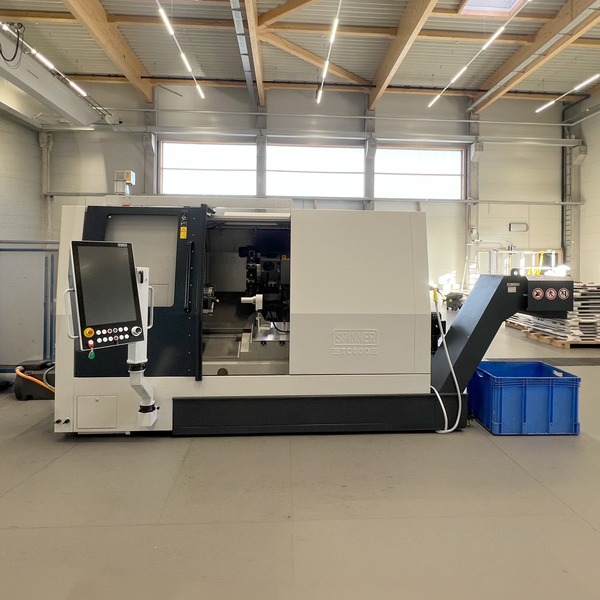

Zum Einsatz kommt eine SPINNER TC800 Universaldrehmaschine als Sonderausführung, aufgebaut ähnlich zur bereits vorhandenen Maschine.

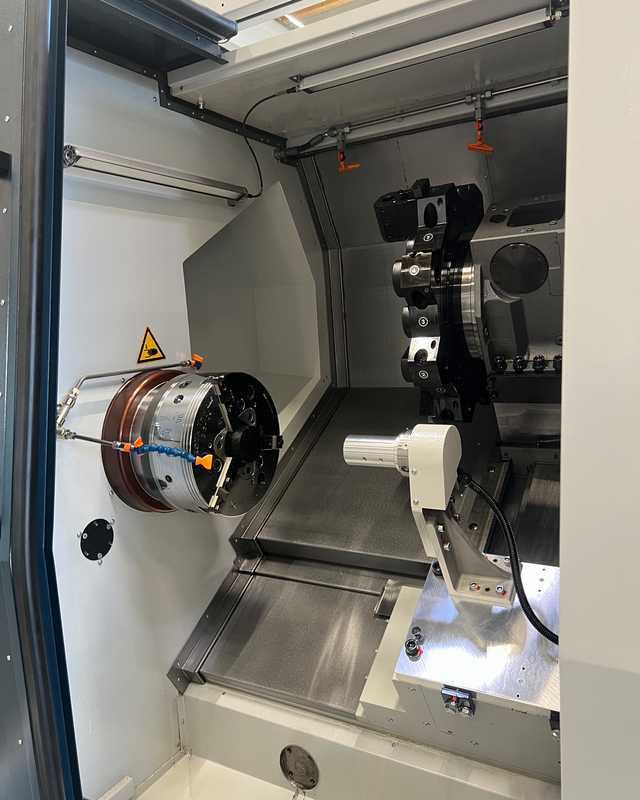

Auf der Gegenspindelplattform wurde ein Teilefänger integriert, der als vollwertige CNC-Achse ausgeführt ist. Dadurch können die Fertigteile gezielt und sicher aufgefangen werden. Gleichzeitig wurde darauf geachtet, genügend Platz zwischen Hauptspindel und Teilefänger zu schaffen.
Die Maschine ist bereits für eine spätere Automation vorbereitet. Dafür wurden eine Roboterschnittstelle sowie eine automatische Arbeitsraumtür integriert, sodass sich die Anlage bei Bedarf ohne großen Aufwand automatisieren lässt.
Auch der Teilefänger ist entsprechend ausgelegt: Über ein Nullpunktspannsystem können Einsätze später automatisiert be- und entladen werden.

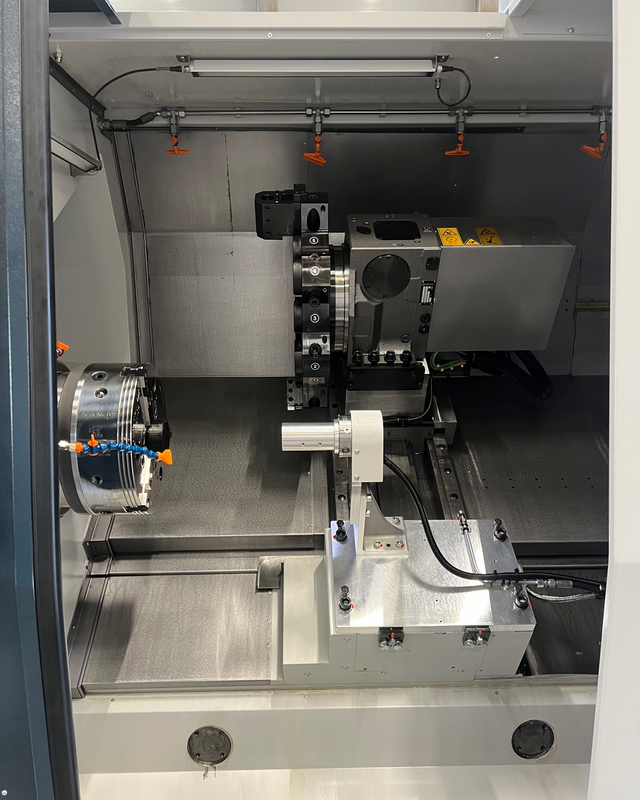

Für einen sauberen Prozess haben wir zusätzlich Maßnahmen zur Spanabfuhr umgesetzt. An der Rückwand, im Bereich der Hauptspindel sowie am Teilefänger wurden entsprechende Spüldüsen integriert, damit sich keine Spänenester bilden und die Fertigung stabil läuft.
